Что такое ALR (АЛР) экран и зачем он нужен

Что такое ALR (АЛР) экран и зачем он нужен
Выбор проекционного экрана — один из ключевых этапов при организации домашнего кинотеатра или презентационного пространства. Даже самый мощный проектор покажет всю свою яркость и детализацию лишь на плотно натянутом, ровном материале с подходящими оптическими свойствами. Сегодня доступны экраны с разными соотношениями сторон (4:3, 16:9, 16:10, 2,35:1), и наиболее популярными в домашних условиях остаются форматы 16:9 и 2,35:1.

Однако яркость и контрастность картинки заметно падают, если в комнате присутствует посторонний свет: потолочные светильники, боковое освещение или дневной свет через окна.
Чтобы нивелировать это «помеховое освещение», были разработаны специализированные полотна на базе технологий светоподавления — ALR и её частного случая CLR.

Традиционные типы экранов

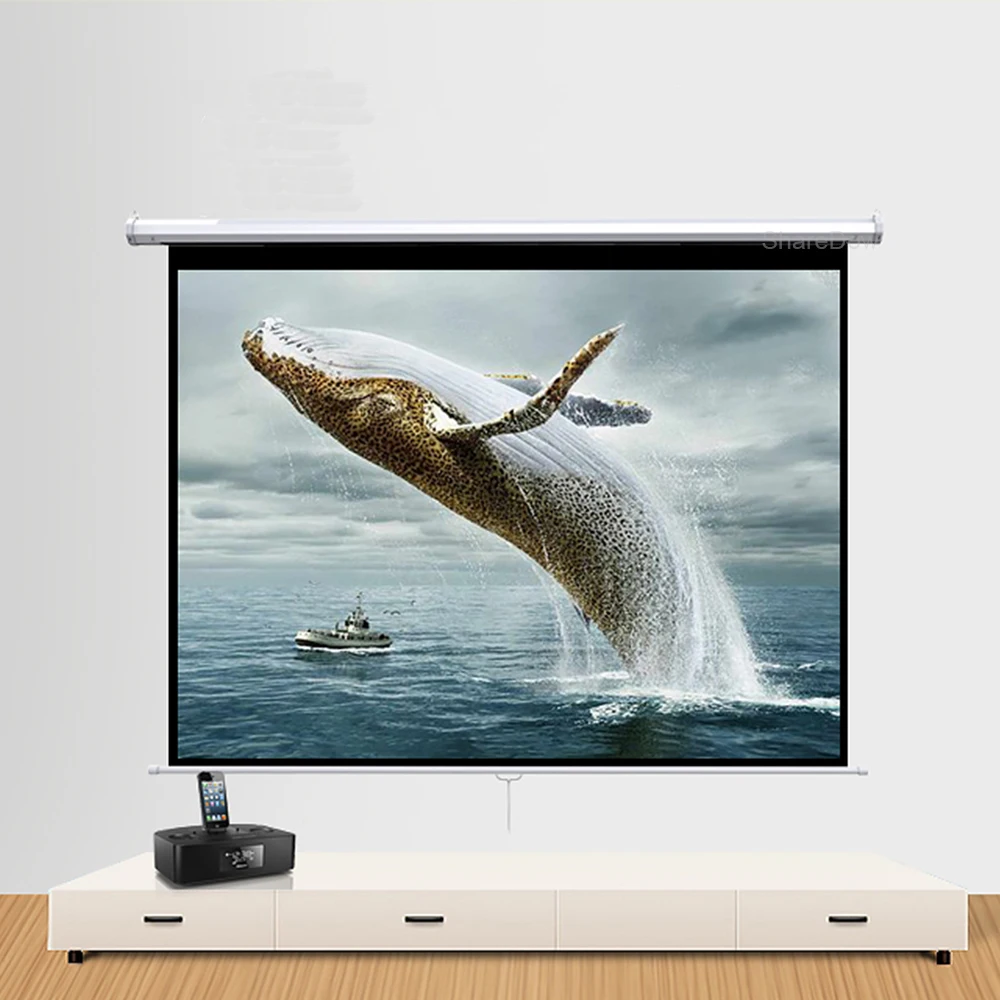

Ручные выдвижные

  • Самый бюджетный вариант: экран сворачивается вручную в корпус и раскатывается по необходимости.
  • Плюс — низкая цена и простая конструкция; минус — ткань со временем изнашивается, появляются складки, а при каждом раскручивании приходится корректировать фокус и геометрию.

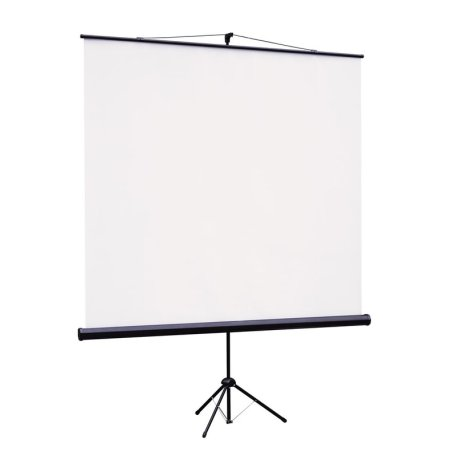

Настольные и напольные

  • Полотно располагается на стойке и поднимается вверх.
  • Подходит для выездных презентаций, но в стационарных условиях «съедает» много места и смотрится не всегда органично.
Электрические потолочные и настенные

  • Оснащены мотором: опускаются и поднимаются нажатием кнопки, автоматически натягивают ткань, разглаживая складки.
  • Стоят дороже ручных, а со временем привод может потерять синхронизацию и слабее натягивать полотно.

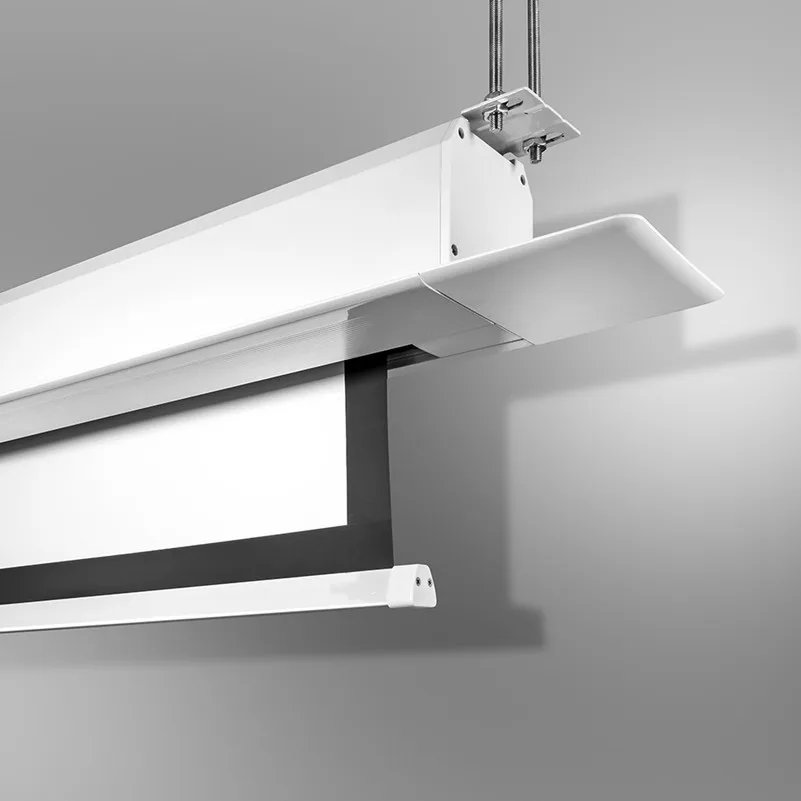

Встроенные моторизованные решения

  • Спрятаны за подвесным потолком или в нише.
  • Такой экран практически незаметен, когда не используется, но смонтировать его сложнее и дороже.

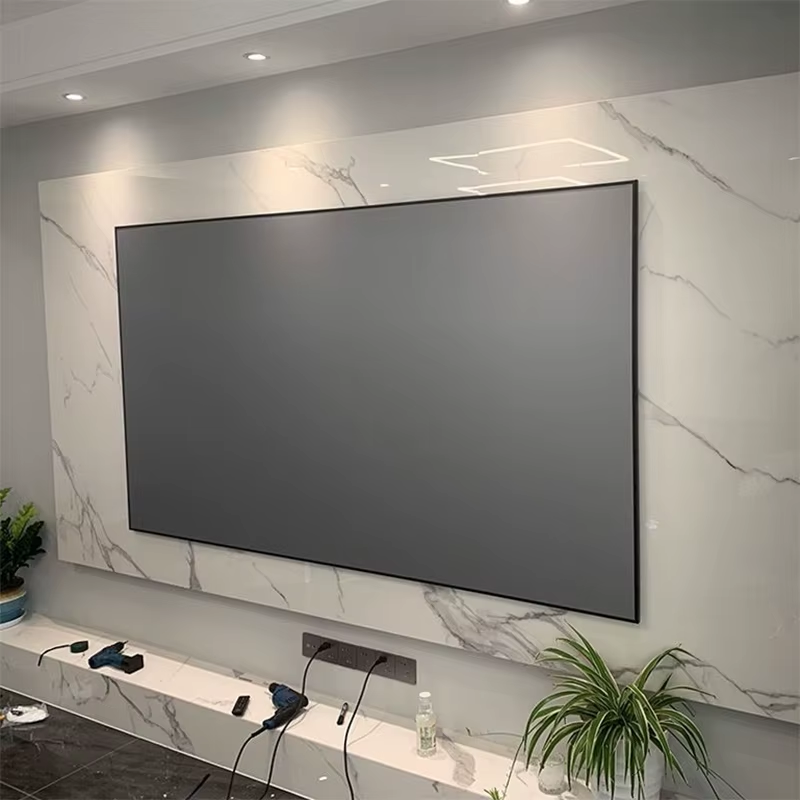

Жёсткие рамочные

  • Напоминают картину: ткань натянута на тонкую металлическую или деревянную рамку с пружинами.
  • Обеспечивают идеально ровную поверхность и служат десятилетиями, а тонкая окантовка превращает их в элемент декора.
Во всех перечисленных случаях стандартные белые или слегка серые полотна в условиях активного освещения дают блеклую картинку, теряют в контрасте и яркости, особенно по краям — образуется «горячее пятно».

Светорассеивающие и контрастные ткани

  • Матовые рассеиватели. Слоистая структура разбивает проекционный поток на множество мелких лучей, равномерно распределяя свет по всей плоскости. Это уменьшает эффект «горячего пятна», расширяет угол обзора, но часть света уходит вверх и вниз, снижая общую яркость.
  • Высококонтрастные полотна (High Contrast). Обычно серые или тёмно-серые, с несколькими слоями отражающего и поглощающего материала. Улучшают чёрный и повышают субъективную контрастность, но требуют более мощного проектора, чтобы получить яркую картинку.

Такие решения помогают в тёмных, но не затемнённых полностью комнатах, однако работают они относительно слабо, если источник света падает на экран под тем же углом, что и проекционный луч.

Технология ALR (Ambient Light Rejection)

Ambient Light Rejecting (ALR) экраны специально разработаны для помещений с неполным затемнением: они минимизируют влияние постороннего света и повышают контрастность изображения.

Принцип работы

ALR-полотна содержат специальные оптические элементы — микроструктуры типа Френеля или градиентные линейные насечки — которые отражают свет проектора прямиком к зрителю, одновременно рассеивая или поглощая боковое и верхнее освещение. Такие экраны используют эффект спекулярного отражения, при котором свет отражается под строго заданным углом, а паразитные лучи уходят в сторону от зрителя.

Конструкция и материалы

  • Линейные сегменты Френеля. Чередующиеся чёрные и белые полоски: чёрные блокируют фоновое освещение, белые преломляют свет проектора к центру зрительной зоны.
  • Градиентные структуры. Плавное изменение угла отражения по высоте экрана обеспечивает равномерность яркости даже при диагональных источниках света.
  • Многослойные полотна. Включают абсорбирующий слой и отражающий слой: первый гасят ненужный свет, второй возвращает лучи проектора.

Преимущества

  • Высокая контрастность. ALR-экран повышает субъективный коэффициент контрастности в условиях фонового освещения до 5–10 раз по сравнению с белыми матовыми экранами.
  • Широкий угол обзора. Конструкция сохраняет равномерное изображение под углами до 160° по горизонтали и вертикали.
  • Сохранение яркости. Благодаря направленному отражению почти весь свет проектора попадает в зону просмотра, что особенно важно для ультракороткофокусных (UST) лазерных моделей.
  • Универсальность. Подходит для разных источников света: настенное, потолочное, боковое, оконное.

Ограничения
  • Чувствительность к углу установки. Если проектор смещён слишком высоко или низко относительно экрана, часть светового потока может теряться.
  • Требовательность к выравниванию. Малейшее искажение плоскости приводит к неравномерности яркости и геометрическим дефектам изображения.

Что такое CLR (Ceiling Light Rejecting)

CLR-экраны представляют собой особый подвид ALR-технологии, оптимизированный для отражения света, падающего сверху.

Основная идея CLR

Название CLR (Ceiling Light Rejecting) подчёркивает фокус на блокировке потолочных источников освещения: центральное отличие от универсальных ALR-полотен в горизонтальной направленности блокировки.

Конструкция и отличия от ALR

  • Плоская линейная текстура. Насечки создают серию параллельных, исключительно горизонтальных каналов, которые отражают свет сверху вниз и не влияют на лучи, идущие с уровня проектора.
  • Узкая диаграмма направленности. CLR-экраны максимально эффективны против потолочных люстр и встроенных светильников, но слабее блокируют боковые блики .

Преимущества CLR

  • Максимальная фильтрация верхнего света. До 95 % потолочного освещения не попадает в поле зрения, что критично для светлых конференц-залов и классных комнат.
  • Простота монтажа. Требования к точному выравниванию ниже, чем у универсальных ALR, поскольку зона блокировки светильников более узкая.
  • Экономичность. CLR-модели обычно стоят дешевле полноценных ALR-экранов с концентрическими насечками .

Ограничения

  • Ограниченная защита. Боковые и нижние источники света могут создавать блики и снижать контрастность изображения
  • Узкий угол обзора. При смещении зрителя по горизонтали или вертикали контраст падает сильнее, чем на ALR-экранах

Продвинутые оптические структуры

Один материал не может обеспечить равномерность яркости при разных углах падения. Поэтому производители внедряют:

  • Градиентные оптические структуры, адаптирующие отражение под угол обзора.

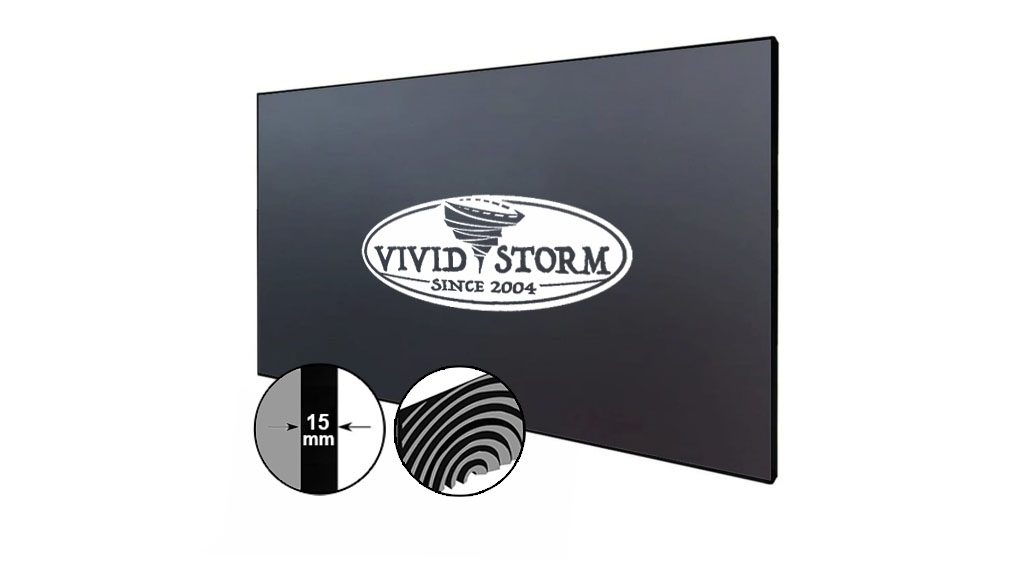

  • Концентрические Fresnel-насечки, которые точечно фокусируют лучи проектора без потери детализации.

Такие экраны прекрасно работают с ультракороткофокусными (UST) лазерными проекторами и сохраняют высокую чёткость на экранах большого размера.

Вывод

ALR-экраны — оптимальный выбор для комнат, где невозможно полностью отключить свет. Они устраняют блики и «горячие пятна», сохраняя насыщенную картинку при рабочем освещении. CLR-варианты подойдут тем, кто хочет простое решение против потолочных светильников, а продвинутые модели с концентрическими Fresnel-насечками обеспечат максимальный контраст и поддержку 4K/8K без потерь яркости. Для любого домашнего кинотеатра, переговорной или класса ALR-технология становится залогом комфорта и глубокого погружения в изображение.
